Le Système de Contrôle : Il centralise et coordonne toutes les opérations; c'est un processeur dédié contenant un logiciel spécifique. |
|
Le Décodeur d'Adresses : Il permet de traduire les données préenregistrées ADIP du disque enregistrable. Une fois traduites, ces données sont envoyées au décodeur EFM / ACIRC, au système de contrôle puis à l'asservissement. |
|
L'Amplificateur RF : Il est nécessaire pour la lecture des MiniDisc enregistrables. En effet, lors de leur lecture, la réflectivité étant constante et faible (15 à 30 % de retour de lumière), le niveau des signaux éléctriques provenant du bloc de détection est peu élevé; l'amplificateur RF les réhausse donc pour une analyse cohérente des données magnétiques. Il envoie ensuite ses données vers le décodeur EFM / ACIRC, le décodeur d'adresses de pregroove, ainsi que vers les différents asservissements. |
|

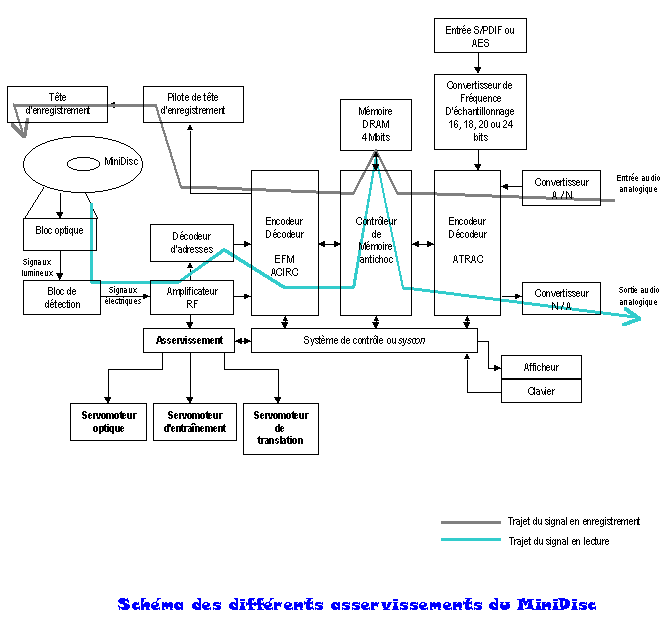

L'Asservissement : Il centralise les différents ordres matricés A, B, C, D, E et F, issus du bloc de détection et les distribue d'asservissements vers le servomoteur optique, le servomoteur d'entraînement du disque et le servomoteur de translation. |
|
Le Servomoteur d'entraînement du disque : Il reçoit les ordres (A + D) - (B + D), adresses ADIP, du bloc de détection (voir schéma du bloc de détection), et permet la lecture à vitesse linéaire constante. |
|
Le Servomoteur optique : Il reçoit les ordres (A + B) - (C + D) et ajuste la mise au point de l'objectif sur le disque. |
|
Le Servomoteur de translation : Il reçoit les ordres (E - F) et assure ainsi le suivi de piste, c'est-à-dire un mouvement cohérent du chariot du bloc optique. |
|
Le Pilote de la tête d'enregistrement : Uniquement pendant un enregistrement, il commande les mouvements de la tête d'enregistrement qui sont les mêmes que le servomoteur de translation. |
